COB 및 COC 멀티칩 공융 패키징용 완전 자동 다기능 다이 본더

제품 소개

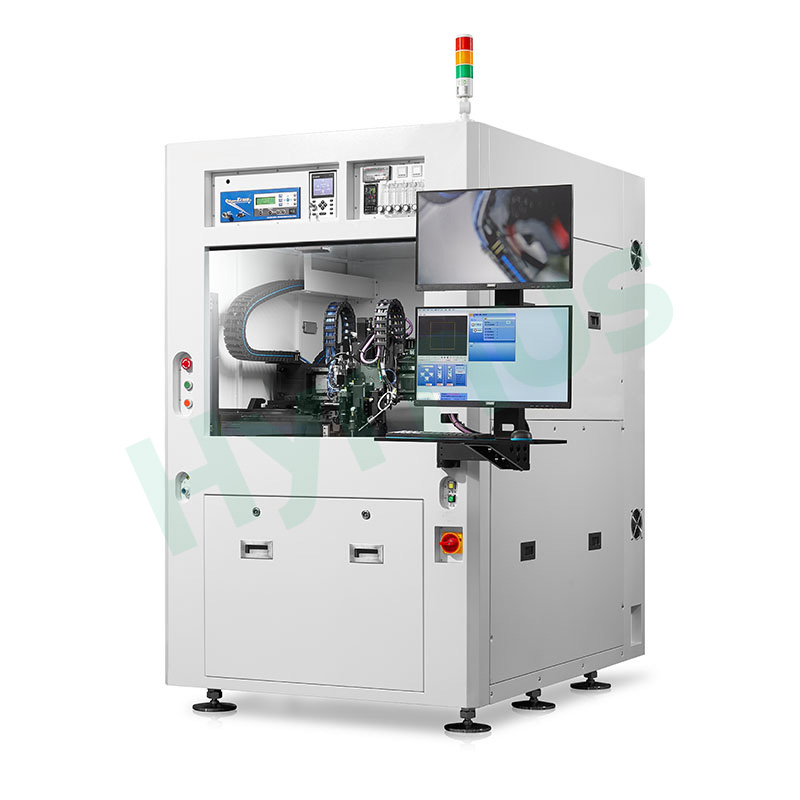

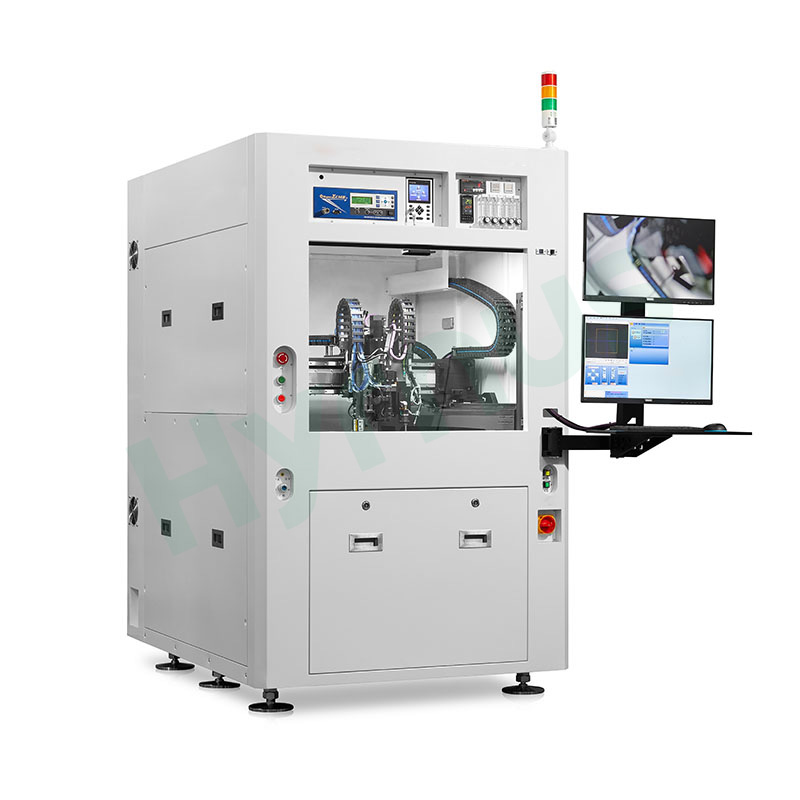

HY-GD800 완전 자동 다기능 다이 본더 이 장비는 COB/COC 공정에서 멀티칩 실장 및 공융 패키징을 위해 설계되었으며, 디스펜싱 다이 접착 및 열 공융 접합의 두 가지 접합 방식을 지원합니다. 듀얼 드라이브 갠트리와 고정밀 CCD 비주얼 포지셔닝 시스템을 갖춘 이 장비의 접합 헤드는 흡입 노즐과 디스펜싱 팁 사이를 자동으로 전환할 수 있습니다. 2/4인치 다이 트레이는 물론 6/8인치 웨이퍼와도 호환되며 웨이퍼 자동 로딩 및 언로딩 기능을 제공합니다. 옵션으로 제공되는 컨베이어 트랙을 통해 자동화 생산 라인에 연결할 수 있으며, 모든 접합 레시피는 맞춤형 생산을 위해 완벽하게 편집 가능합니다.

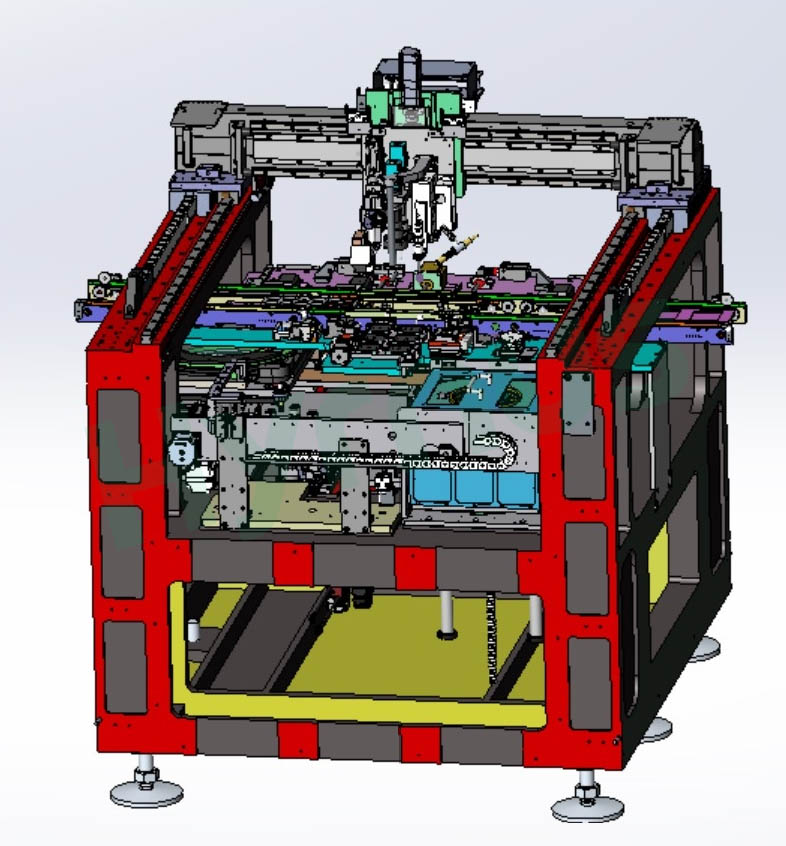

이 장비는 560×560mm의 XY 이동 거리와 ±0.5μm의 반복 정밀도를 갖춘 안정적인 듀얼 드라이브 갠트리, 듀얼 CCD, 힘 제어, 디스펜싱 및 UV 모니터링 기능을 갖춘 일체형 본딩 헤드, 구성 가능한 재료 처리 플랫폼, 그리고 무인 작동을 위한 양면 자동 로딩 시스템을 갖춘 범용 캐리어 등 4개의 핵심 모듈로 구성되어 있습니다. 총 12개의 표준 구성 요소가 장착되어 고정밀 패키징 성능을 보장합니다.

구성 요소 목록

제품 특징

1. 고정밀 멀티칩 다이 접착 및 공융 패키징 공정에 맞게 설계되었습니다.

2. COB/COC 제조에서 다이 접착 또는 열 공융 접합을 통해 기판과 칩을 접합하는 데 적합합니다.

3. 듀얼 리니어 모터 갠트리와 고정밀 CCD 비전 위치 지정 시스템을 탑재하여 탁월한 장착 정확도를 보장합니다.

4. 본딩 헤드는 다양한 종류의 칩을 처리하기 위해 흡입 노즐과 분사 팁 사이를 자동으로 전환합니다.

5. 표준 2인치 및 4인치 다이 트레이, 6인치 및 8인치 웨이퍼와 호환되며, 자동 웨이퍼 로딩 및 언로딩을 지원합니다.

6. 외부 기계와 연결하여 인라인 대량 생산이 가능한 선택 사양 기판 컨베이어 트랙을 사용할 수 있습니다.

7. 사용자는 접합 레시피, 시각적 위치 지정 매개변수 및 장착 순서를 자유롭게 독립적으로 맞춤 설정할 수 있습니다.

주요 기능 모듈



모듈 이름	설명
1. 이중 구동 갠트리 시스템	560×560mm의 XY 이동 범위를 제공하는 듀얼 리니어 모터 구동 갠트리를 채택하여 넓은 범위와 긴 스트로크를 구현합니다. 일체형 주철 베이스를 장착하여 안정적인 작동과 ±0.5μm의 높은 위치 정밀도를 제공합니다.
2. 본딩 헤드 어셈블리	Z축은 정밀 리드 스크류와 서보 모터로 구동됩니다. 듀얼 CCD 비전 시스템은 0.1×0.1mm 크기의 미세 칩까지 인식합니다. ZR 포스 제어 모듈은 20~500g 범위의 접착력을 조절하며 노즐을 자동으로 교체합니다. 분사, 이중 높이 측정, UV 경화 및 실시간 CCD 모니터링 시스템이 통합되어 있습니다.
3. 자재 취급 플랫폼	기본 구성에는 하단 시야 CCD, 교정 스테이지, 노즐 보관함 및 힘 교정기가 포함됩니다. 옵션 부착물로는 인라인 컨베이어, 웨이퍼 매거진, 항온 공융 스테이지 및 자동 로딩/언로딩 장치가 있어 유연한 공급 및 생산 라인 통합이 가능합니다.
4. 자재 운반 장치	다양한 칩 크기를 사용한 생산을 지원하기 위해 표준 2/4인치 다이 트레이, 기판 캐리어, 6인치 및 8인치 웨이퍼와 호환됩니다.
5. 자동 적재 및 하역 시스템	케이지형 트레이가 있는 적재 및 하역 장치를 기계 양쪽에 설치할 수 있습니다. 완전 자동 순환 공급 및 수집 기능으로 무인 연속 생산이 가능합니다.
