COB/COC 플립칩 제조용 자동 에폭시 분배 및 다이 본딩 장치

작동 원리 및 프로세스 흐름

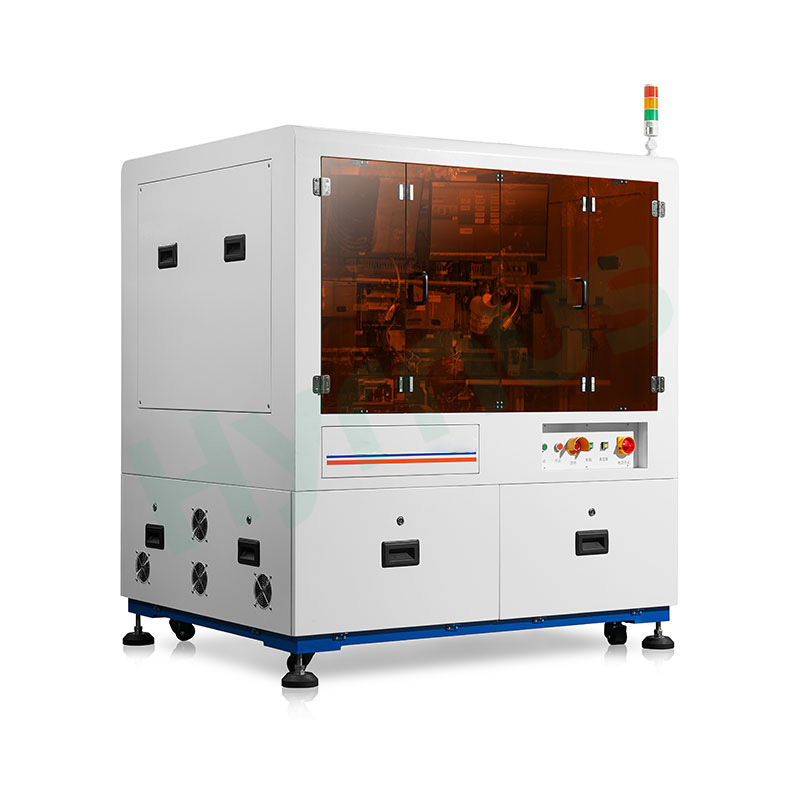

HY-DD560P는 COB/COC 제조에서 디스펜싱 공정을 통해 기판(PCB 또는 기타 가공 대상 재료)과 다이를 접합하는 데 사용되는 생산 장비입니다.

수동 로딩

1. 배지 트레이를 카세트에 넣은 다음, 카세트를 카세트 리프팅 시스템에 장착합니다.

2. 칩 젤팩 또는 파란색 필름 웨이퍼를 수동으로 배치합니다.

자동 작업 프로세스

1. 시동 후, 카세트 리프팅 메커니즘이 상하로 움직이고, 기판 XY 스테이지가 CCD1 아래의 기판 트레이를 이송합니다. 이미지 캡처 및 인식 후, 시스템은 기판 스테이지의 위치 보정을 위해 데이터를 피드백합니다.

2. 접착제 분배 로봇 팔은 접착제 트레이에서 접착제를 받아 기판 위로 이동하여 접착제를 분배합니다. 동시에, 칩 픽업 로봇 팔은 웨이퍼에서 칩을 집어 올려 전면 칩 식별을 위해 교정 스테이지의 하단 노즐에 놓습니다.

3. CCD2는 식별을 수행하고, 교정 단계는 XY 및 θ 방향의 위치 편차를 보정합니다.

4. 다이 본딩 로봇 팔은 보정된 칩을 집어 들고 후면 보정 CCD4를 통해 2차 정렬 보정을 수행한 다음 기판으로 이동하여 다이 접착을 완료합니다.

5. 한 트레이에 있는 모든 칩의 접착이 완료되면 트레이는 카세트로 다시 보내지고 기계는 다음 트레이를 처리합니다.

6. 두 카세트 모두 모든 접합 작업을 완료하면 시스템은 작업자에게 빈 카세트를 교체하여 생산을 재개하도록 안내합니다.

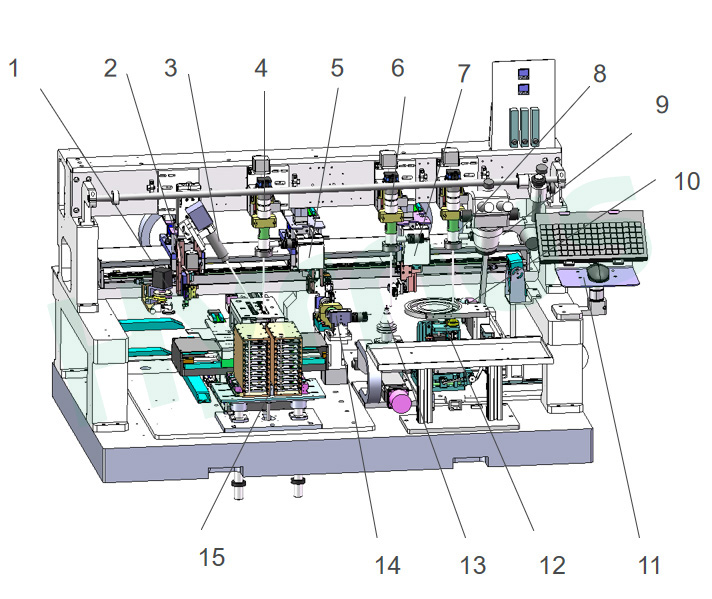

주요 구성 요소 개요
