멀티칩 패키징 공정용 자동 에폭시 분배 및 다이 본더

제품 소개

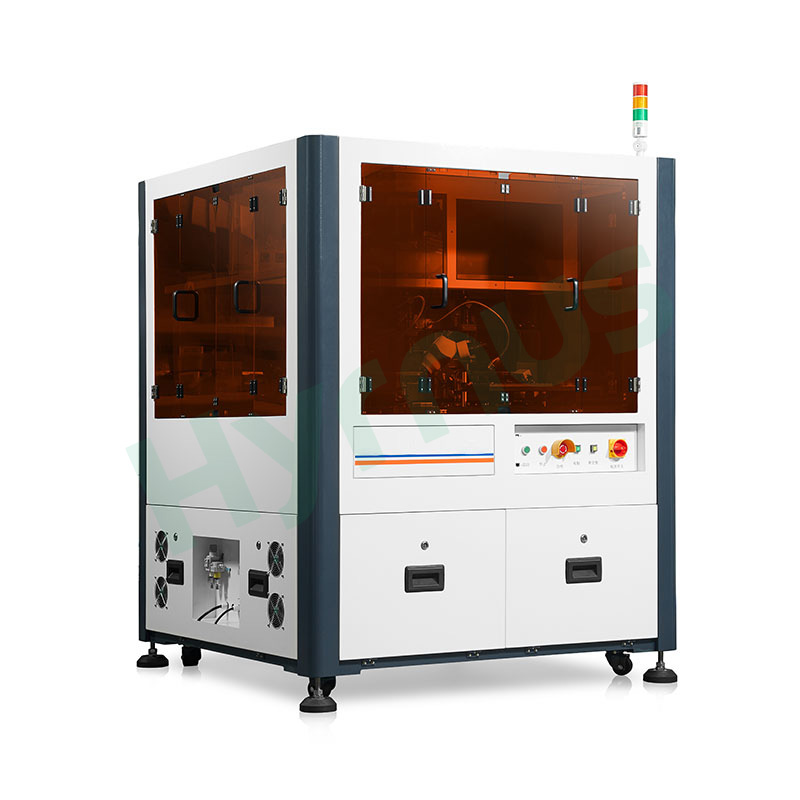

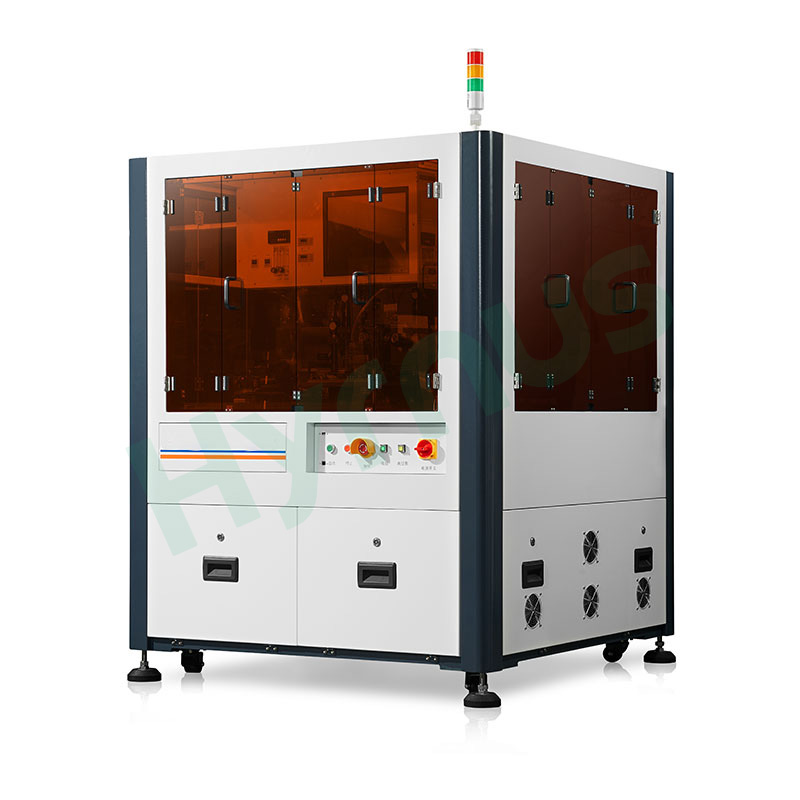

HY-MD561P 자동 에폭시 분배 및 다이 본딩기 이 장비는 COB 및 COC 공정의 고정밀 멀티칩 실장 및 패키징을 위해 특별히 개발되었으며, 통합된 디스펜싱 및 다이 접착 워크플로우를 통해 기판-칩 접합을 구현합니다.

이 장비는 완전 폐쇄 루프 선형 모터 구동 구조와 고정밀 CCD 비전 위치 지정 시스템을 특징으로 하여 일관된 위치 정확도를 제공합니다. 3개의 독립적인 픽앤플레이스 헤드가 장착되어 있으며, 각 헤드에는 개별 흡입 노즐이 있어 멀티칩 다이 본딩을 위해 칩을 개별적으로 집어 올릴 수 있습니다.

표준 분배 시스템은 3개의 독립적인 분배 헤드와 회전식 접착판을 포함하여 안정적인 접착제 공급을 유지합니다. 이 장비는 6인치 웨이퍼 3개와 표준 2인치 와플 팩 6개의 자동 공급을 지원하며, 재료 공급이 중단되지 않도록 자동 기판 케이지 로딩 시스템과 연동됩니다.

내장된 투시 기능은 배치 전에 2차 재료 재보정을 가능하게 하여 정렬 편차를 방지합니다.

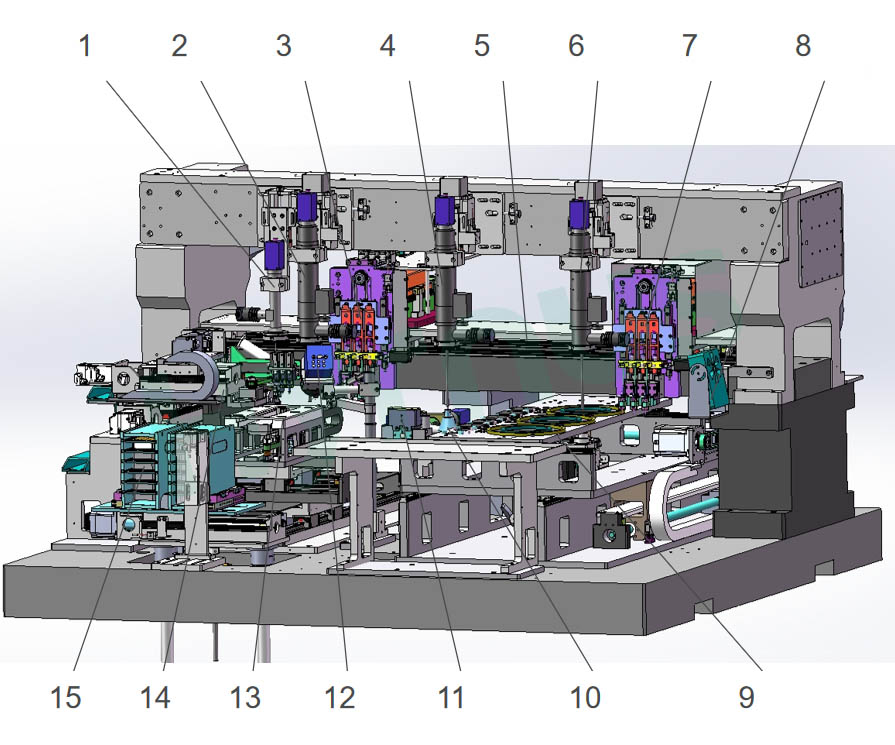

구성 요소 목록

제품 기능 및 특징

1. 고정밀 멀티칩 실장 공정이 요구되는 패키징 공정에 적합합니다.

2. 통합된 디스펜싱 및 다이 접착 공정을 통해 기판과 칩을 접합하는 COB/COC 공정에 적용

3. 선형 모터 구조와 고정밀 CCD 인식 위치 지정 시스템을 채택하여 안정적인 장착 정확도를 보장합니다.

4. 멀티칩 다이 본딩을 구현하기 위해 3개의 독립적인 픽앤플레이스 헤드가 장착되어 있습니다.

5. 칩 공급 재료로 표준 2인치 와플 팩 6개와 6인치 웨이퍼 3개를 사용할 수 있습니다.

6. 자동 기질 케이지 적재 시스템이 장착되어 있습니다.

7. 칩 배치 전 재료를 재보정하는 내장형 비전 기능

8. 주사기 분사 모듈 및 UV 경화 시스템은 선택 사양으로 추가할 수 있습니다.

주요 구성 요소 개요



모듈 이름	간략한 소개
매니퓰레이터 다이 부착 시스템	X축은 선형 모터와 0.5μm 격자를 갖춘 완전 폐쇄 루프 시스템을 사용하는 대리석 베이스로 구성되어 있으며, Y축은 정밀 리드 스크류를 사용하여 반복 정밀도가 ±1μm 이하입니다. 베이클라이트 노즐은 칩 손상을 방지하며, 접착 압력은 10~50g입니다.
픽앤플레이스 조립	회전 보정 및 버퍼 구조를 갖춘 3개의 독립 노즐, 10~50g의 기계식 압력 제어. 유량 모니터링으로 칩 감지, 비전 기술 지원.
웨이퍼 및 트레이 조립	웨이퍼 스트로크 X470×Y210mm; 6인치 웨이퍼 3개 및 2인치 와플 팩 6개와 호환 가능. 칩 분리 모드 2가지: 필름 당김/이젝터 리프팅.
칩 교정 작업대	GMT 3축 XYθ 모터 보정; 노즐 회전을 통한 후면 비전 위치 조정; 압력 교정 시스템 탑재.
기판 XY 플랫폼	선형 모터와 0.1μm 격자를 이용한 완전 폐쇄 루프 구조로, 반복 위치 정밀도는 ±1μm 이하입니다.
재료 공급 방식	6인치 웨이퍼, 2인치 와플 팩, 기판 트레이.
CCD 비전 시스템	자동 초점 및 0.6~7배 자동 줌 기능을 갖춘 Hikvision 5MP 카메라 4세트, 조절 가능한 멀티 타입 LED 조명. 2차 정렬 보정을 위한 투시 렌즈.
분배 시스템	안정적인 접착제 토출을 위한 회전식 접착제 스크레이퍼가 장착된 3개의 독립적인 토출 헤드; 주사기 토출 방식과 호환 가능.
모니터링 및 UV 경화 시스템	실시간 배치 및 경화 모니터링; UV 램프 경화 모듈은 온라인 경화를 위한 옵션 사양입니다.



기술 사양



목	세부
장비 크기	X축: 1470mm, Y축: 1470mm, Z축: 1880mm
무게	850kg
힘	2kW
공기압	0.4 ~ 0.6 MPa
전압	220볼트
위치 정확도	±5 μm
각도 정확도	±0.2°
다이 본딩 압력	10~50g
웨이퍼 크기	6인치 웨이퍼 3개입 (트레이 6개, 2"×2")
기판 단계 이동	X축: 200mm, Y축: 200mm
칩 크기	0.2 ~ 4 mm
단일 투약 시간	1.2초
단일 다이 본딩 시간	4초
트레이 적재/하역 시간	10초
