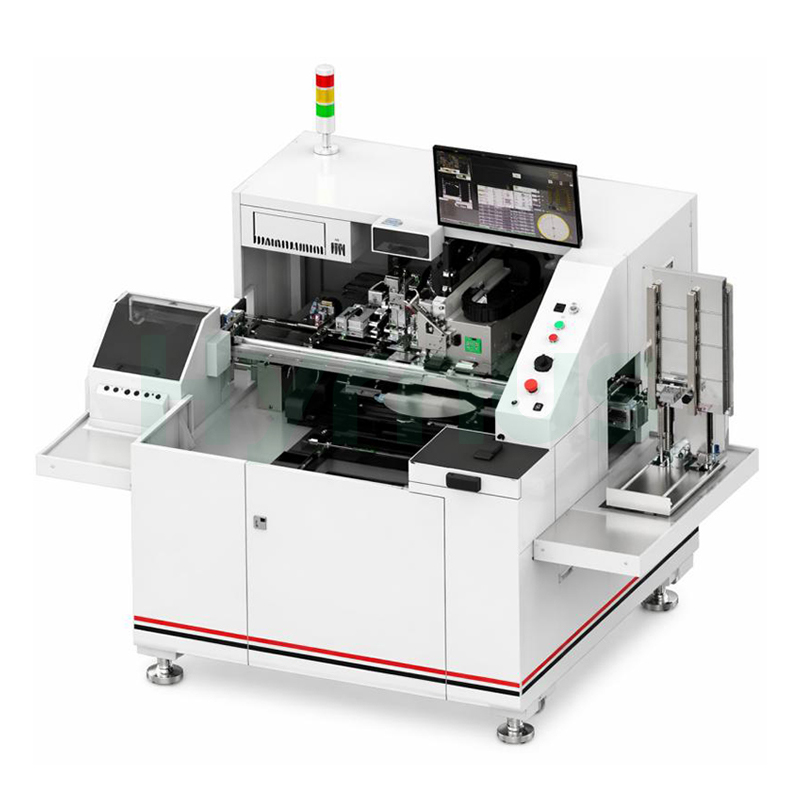

단일 행 리드 프레임 TO 패키지용 고성능 연질 솔더 다이 본더

HY-SD8012 D즉, 본더 장비는 다음과 같은 특징을 갖추고 있습니다.모든 모션 시스템은 직접 구동 방식을 채택하여 높은 품질 관리를 유지하면서 정밀도와 속도를 보장합니다. 이 시리즈는 HY-SD8012(시간당 3~5천 UPH, 트랙 폭 70mm, 정확도 ±70μm, TO263/TO220/TO247/TO3P와 같은 단일 행 리드 프레임에 적합), HY-SD8012PLUS(시간당 5~7천 UPH, TO252-4/TOLL-4/PDFN/SOP-8과 같은 다중 행 프레임용 이중 솔더 쓰기 지원), 그리고 HY-SD8012PLUS+(시간당 6~9천 UPH, 트랙 폭 105mm, 고성능 본드 헤드 탑재, TO252-6/8/TOLL/PDFN-12/IPM에 적합)의 세 가지 모델로 구성되어 있습니다. 모든 모델은 0.5 × 0.5 mm부터 14 × 14 mm까지의 다이 크기를 처리할 수 있으며, 연질 솔더 기포 발생률은 2%(단일 공간)에서 5%(전체 칩 면적)까지, 솔더 커버리지는 100%, 다이 틸트는 2 mil 이하입니다. 주요 특징으로는 정밀 온도 제어, 자체 개발 정밀 본딩 헤드, 초박형 칩 처리를 위한 다이렉트 드라이브 이젝터, TMCS가 적용된 트랙 히든 히팅 시스템, 초저산소 함량 제어, 맵 기능 지원 및 다중 장비 연결 기능 등이 있습니다. 장비 크기는 1,900 × 1,200 × 1,700 mm이며 무게는 약 1,600 kg입니다.

장비 특징

직접 구동 제어 시스템을 갖춘 높은 UPH

정밀 온도 제어 시스템

자체 개발한 정밀 본딩 헤드

직접 구동 방식 배출기, 초박형 칩 처리

TMCS가 적용된 트랙 매립형 난방 시스템

초저산소 함량 제어 추적

선택적 복합 로딩 방식

동일 모델용 다중 기기 연결 솔루션

탁월한 납땜 커버리지

지도 함수 지원됨

다중 웨이퍼 링 구성

도트 쓰기 잠금 방식 지원

명세서

매개변수	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
생산력	3~5천* (스폿 솔더링, 압력 용접 + 단일 행 리드 프레임)	5~7k* (듀얼 솔더링 + 매트릭스 리드 프레임 PDFN-10R)	6~9k* (듀얼 솔더링 + 매트릭스 리드 프레임 PDFN-10R)
납땜 두께	1~3백만	1~3백만	1~3백만
다이 틸트	≤2밀 (칩 크기 ≤150×150밀)	≤2밀 (칩 크기 ≤150×150밀)	≤2밀 (칩 크기 ≤150×150밀)
연납땜 공극	2%(단일 공간) 및 5%(전체 칩 면적)	2%(단일 공간) 및 5%(전체 칩 면적)	2%(단일 공간) 및 5%(전체 칩 면적)
연납땜 적용 범위	100%	100%	100%
XY 위치 정확도	±2.7 mil (70 μm), ±2°	±1.9 mil (50 μm), ±2°	±1.9 mil (50 μm), ±2°
트랙 폭	70mm	70mm	105mm
본드 헤드 구성	표준 본드 헤드	표준 본드 헤드	고성능 본드 헤드
자재 취급 능력
다이 사이즈	0.5×0.5 – 14×14 mm	0.5×0.5 – 14×14 mm	0.5×0.5 – 14×14 mm
기판 크기
길이	110~300mm	110~300mm	110~300mm
너비	12~70mm	12~70mm	12~105mm
두께	0.1~1mm	0.1~1mm	0.1~1mm
잡지 크기
길이	115~310mm	115~310mm	115~310mm
너비	16~120mm	16~120mm	16~120mm
키	68~160mm	68~160mm	68~160mm
기계 크기 및 무게
가로 × 세로 × 높이	1,900 × 1,200 × 1,700 mm	1,900 × 1,200 × 1,700 mm	1,900 × 1,200 × 1,700 mm
무게	약 1,600kg	약 1,600kg	약 1,600kg

애플리케이션

모델	주요 응용 프로그램	특징	최대 트랙 폭
HY-SD8012	단일 행 리드 프레임 패키징(예: TO263, TO220, TO247, TO3P 등)	납땜 도포/쓰기/누름 기능을 지원합니다.	70mm
HY-SD8012PLUS	다중 행 리드 프레임 패키징(예: TO252-4, TOLL-4, PDFN, SOP-8 등)	이중 납땜 쓰기 기능을 지원합니다.	70mm
HY-SD8012PLUS+	다중 행 리드 프레임 패키징(예: TO252-6/8, TOLL, PDFN-12, IPM 등)	이중 솔더 쓰기 기능을 지원하며 고성능 본드 헤드가 장착되어 있습니다.	105mm

이용약관

온도:28°C 미만

습기:30%~70%

클린룸:10,000점 이상

전압:진공 리플로우 오븐(380V)을 제외한 모든 장비는 220V를 사용합니다.
