고신뢰성 전력 개별 소자용 고정밀 자동 공융 접합기

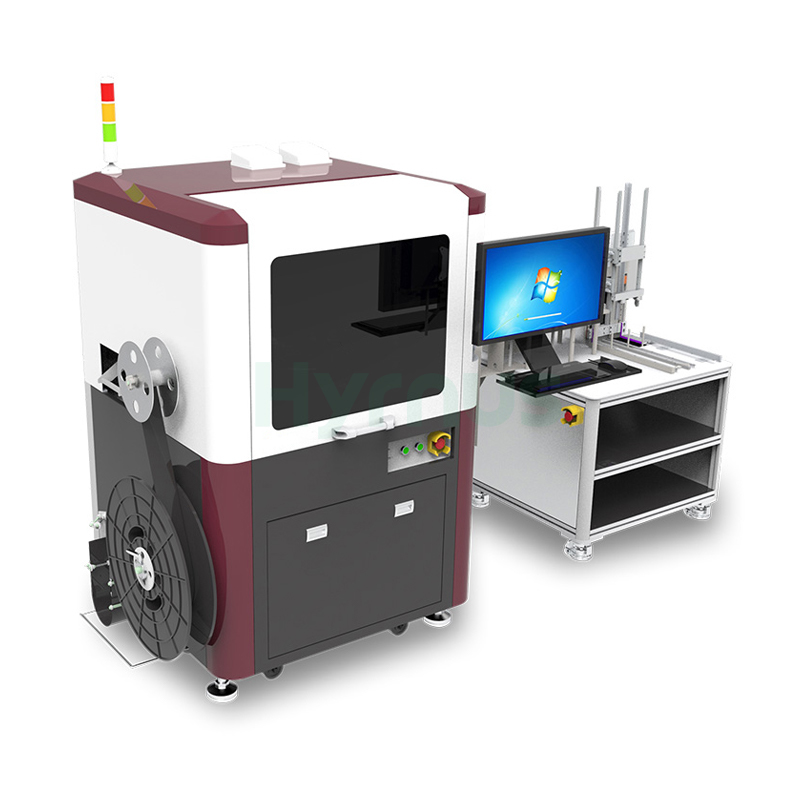

HY-ED08 D즉 본더 이 시스템은 140ms의 사이클 타임과 25K UPH의 처리량을 달성하며, X/Y 위치 정확도는 ±30μm 이하, 회전 정확도는 ±3° 이하, 배치 정확도는 ±2μm입니다. 이 시스템은 0.15 × 0.15 mm ~ 1 × 1 mm의 칩 크기와 150 μm 이상의 리드 두께를 가진 8인치 웨이퍼를 처리할 수 있으며, 폭 28~80 mm, 두께 0.1~0.3 mm의 리드 프레임을 수용합니다. 720 × 540 픽셀 카메라가 장착되어 256단계의 그레이스케일과 16 × 16 mm 범위에서 1/2 픽셀(3.4 μm)의 인식 정확도를 제공하며, 30~250 g의 기계적 접합력을 가진 듀얼 헤드 본드 헤드, 최대 500°C의 6개 온도 영역, 그리고 릴 재료 공급 기능을 지원합니다. 220V/50Hz에서 정격 출력 3 kW, 공기 소모량 10 L/min(외부 진공 사용 시) 또는 220 L/min(미사용 시)으로 작동하는 HY-ED08 R8은 저응력, 저자극성 공융 접합을 제공합니다. 대량 생산 애플리케이션에 적합한 고정밀 및 고신뢰성 접합 기술.

기술 사양

목	R8	R8-L
운영 체제	윈도우 7
사이클 타임	140밀리초	220밀리초
UPH	25K	16K
X/Y 위치 정확도	≤ ±30 μm
회전 정확도	≤ ±3°
웨이퍼 크기	8"
칩 크기	0.15×0.15–1×1 mm	0.3×0.3–2×2 mm
납 두께	≥150 μm
리드 프레임 폭	28~80mm
리드 프레임 두께	0.1~0.3mm
탄창 길이	190~290mm
잡지 폭	32~95mm
잡지 높이	100~155mm
카메라	256단계의 회색조 레벨
이미지 해상도	720×540 픽셀
인식 정확도	1/2픽셀(3.4μm)
인식 범위	16×16 mm
본드 헤드	듀얼 헤드	선형 유형
본드 포스	30~250g (기계식)	20~250g (프로그래밍 가능)
결합 방식	표면 픽업
결합 영역	85×15 mm
배치 정확도	±2 μm
온도대	6	8
최고 온도	최대 500°C
자동 급지	지원되지 않음
자동 로딩	지원되지 않음
릴 재료 공급	지원됨
Z 스트로크	0~4mm
상단 바늘 조정	전기 같은
다중 바늘	선택 과목
전원 공급 장치	220V / 50Hz
압축 공기	0.6–1.0 MPa
진공	-0.6 ~ -1.0 kPa
정격 출력	3kW	3.2 KW
공기 소모량	10 L/min (외부 진공 사용 시)	10 L/min (외부 진공 사용 시)
	220 L/min (진공 미사용 시)	120 L/min (진공 미사용 시)
치수	상단 유닛 (길이 × 너비 × 높이)	1250 × 1100 × 1500 mm (타워 조명 제외)
	하단부 (길이 × 너비 × 높이)	950 × 740 × 1350 mm
	사료통 크기 (길이 × 너비 × 높이)）	700 × 300 × 800 mm
무게	상단 유닛	800kg
	하부 유닛	150kg

응용 시나리오

이 SOT/SOD 공융 접합기는 전력 개별 소자의 고신뢰성 다이 접합을 위해 설계되었습니다. 저응력, 저자극성 공융 공정을 특징으로 하며, 자동차, 산업 및 고주파 소비자 전자 제품 분야의 MOSFET 및 다이오드 대량 생산에 널리 적용됩니다.
