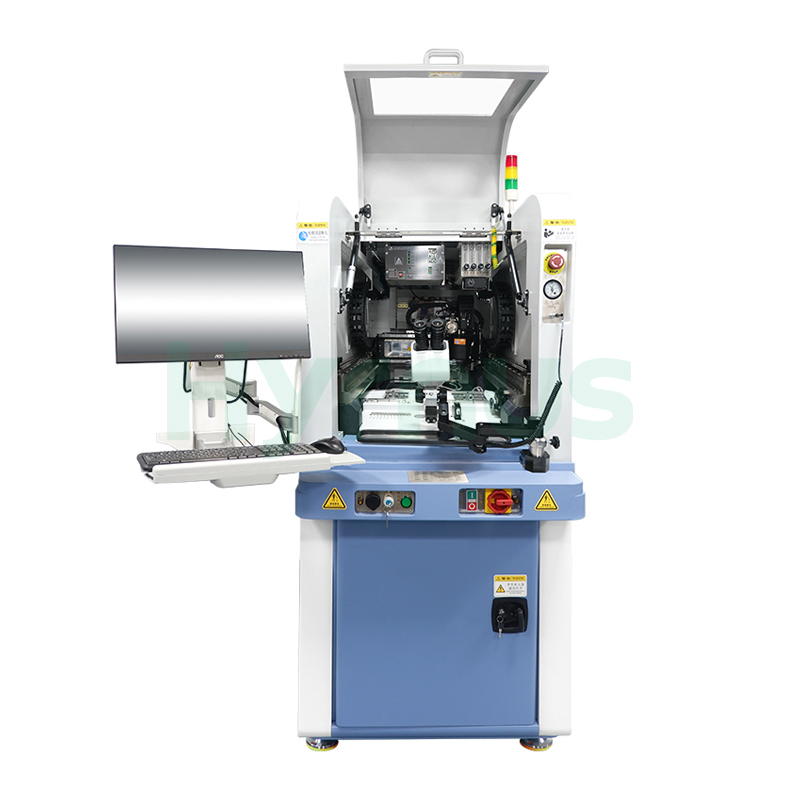

HY-WB800 전자동 딥 액세스 와이어 본더 이 제품은 첨단 전자 패키징의 내부 칩 상호 연결을 위해 설계되었습니다. 하이브리드 회로, MCM, MEMS, RF, 마이크로파, 광전자 및 자동차 모듈에 널리 사용됩니다. 실시간 접합 및 초음파 모니터링, 정밀 루프 제어, EFO 시스템, 고안정성 와이어 공급 기능을 통해 고성능 애플리케이션에 안정적인 성능을 제공합니다.
상표 :
HYRNUS품목 번호 :
HY-WB800주문량(최소 주문 수량) :
1 Set보증 :
One-Year Warranty and Lifetime Maintenance지불 :
T/T리드 타임 :
7-35 Days제품 원산지 :
ChinaMEMS 심층 접근 와이어 본더 BBOS 와이어 본딩 장비
제품 소개
HY-WB800 전자동딥 액세스 와이어 본더 이 장비는 특수 전자 부품 생산 시 칩 내부 핀 연결 공정에 적합하며 전자 부품 패키징의 핵심 장비 중 하나입니다. 주로 하이브리드 회로, COB 모듈, MCM, MEMS 장치, RF 장치/모듈, 광전자 장치, 마이크로파 장치, 군사 장비, 고급 광전자 장치, 자동차 전자 모듈 및 기타 전자 부품에 사용됩니다.
특징
| 아니요. | 특징 |
| 1 | 실시간 BMS(본드 품질) 솔더 접합부 검사 |
| 2 | 실시간 초음파 에너지 모니터링을 통해 용접 에너지 피드백 제어를 제공합니다. |
| 3 | 고정 길이 및 고정 높이 아크 제어 |
| 4 | 압전 모터 테일 와이어 제어 메커니즘을 통해 테일 와이어의 일관성을 보장합니다. |
| 5 | 16mm 및 19mm 모세관과의 호환성 |
| 6 | 고화질 본드 헤드 유지보수 이미지 보조 도구 |
| 7 | 와이어 테일 범핑(스터드 범핑) 기능이 전혀 없습니다. |
| 8 | 고전압 음극 전자식 화염 차단(EFO) 장치가 장착되어 있습니다. |
| 9 | 와이어 클램프를 이용한 능동형 와이어 공급을 지원합니다. |
기술 사양
| 아니요. | 매개변수 | 사양 |
| 1. | 접합 정확도 | ±3 μm @ 3σ |
| 2. | 결합력 | 0~220g |
| 3. | 결합 영역 | X축: 305mm, Y축: 457mm |
| 4. | 모세관 길이 | 16mm, 19mm |
| 5. | Z 이동 범위 | 40mm |
| 6. | 전선 종류 | 금선 (18~75 μm) |
| 7. | P 회전 범위 | 0~180° |
| 8. | 결합 속도 | ≥ 4선/초 |
| 9. | 루프 제어 | 완전 프로그래밍 가능 |
| 10. | 스풀 크기 | 2인치 |
| 11. | 초음파 범위 | 0~4W의 정밀한 제어, 단계별로 유연한 적용 가능 |
| 12. | 작업 고정자 온도 범위 | 실온 ~ 250°C |
| 13. | 충치 깊이 범위 | 최대 12mm |
| 14. | 운영 체제 | 윈도우 10 |
이용약관
| No | 목 | 요구 사항 |
| 1. | 설치 공간(가로×세로×높이) | ≤1000 × 1500 × 1700 mm (모니터 공간 제외) |
| 2. | 장비 무게 | 약 1200kg |
| 3. | 주변 온도 | 정상 실내 온도(20°C ~ 26°C)에서 작동하십시오. 고온에서 작동할 경우 장비 수명에 영향을 미칠 수 있습니다. |
| 4. | 압축 공기 필요량 | 0.4~0.8 MPa, 유량 >150 L/min (건식 처리, 분진 제거, 유수 분리) |
| 잔류 오일 함량: 0.01 ppm; 여과: 입자 크기 >0.01 μm; 최저 이슬점 온도: -20°C | ||
| 5. | 주변 습도 | 상대 습도 60% 이하 |
| 6. | 주변 진동 | 진동은 장비의 정확도에 영향을 미칠 수 있으므로 진동 발생원으로부터 멀리하십시오. |
| 7. | 접지 | 적절하게 접지되어야 합니다. 접지 사양에 대해서는 지역 규정을 준수하십시오. |
| 8. | 기타 | - 전원 공급 장치가 기계 근처에 있는지 확인하십시오. |
| - 현장 설치 후 수평계를 이용한 정밀 수평 조정이 필요합니다. | ||
| - 소음, 진동, 고온 또는 기름 오염이 심한 장소에서는 기계를 사용하지 마십시오. | ||
| - 냉각 팬, 통풍구 또는 오일 오염원 근처에 기계를 설치하지 마십시오. | ||
| 9. | 전압 | 220V ± 10% |
| 10. | 빈도 | 50/60Hz |
| 11. | 접지 | 접지해야 합니다 |
| 12. | 힘 | ≤ 500W |
| 13. | 인터페이스 사양 | 5A, 단상 3선식 |
