완전 자동 심층 접근 웨지 와이어 본더 알루미늄 웨지 본딩기

HY-WB900 심층 접근 웨지 와이어 본더 이 제품은 첨단 전자 부품 패키징에서 칩과 핀 간의 상호 연결을 위해 설계되었습니다. 하이브리드 회로, COB, MCM, MEMS, RF, 광전자 및 자동차 모듈을 지원하며, 실시간 접합 변형 모니터링, 초음파 에너지 피드백, 정밀 루프 제어 및 일관된 테일 와이어 관리 기능을 제공합니다.

상표 :
HYRNUS
품목 번호 :
HY-WB900
주문량(최소 주문 수량) :
1 Set
보증 :
One-Year Warranty and Lifetime Maintenance
지불 :
T/T
리드 타임 :
7-35 Days
제품 원산지 :
China

지금 문의하세요

완전 자동 심층 접근 웨지 와이어 본더 알루미늄 웨지 본딩기

제품 소개

HY-WB900 심층 접근웨지 와이어 본더 이 장비는 특수 전자 부품 생산 시 칩의 내부 핀 연결 공정에 적합하며, 전자 부품 패키징의 핵심 장비 중 하나입니다. 주로 하이브리드 회로, COB 등에 사용됩니다.모듈, MCM, MEMS 장치, RF 장치/모듈, 광전자 장치, 마이크로파 장치, 군용 장치, 고급 광전자 장치, 자동차 전자 모듈 및 기타 전자 부품.

아니요.	특징
1	접합 변형을 실시간으로 자동 모니터링하여 용접 상태에 대한 직접적인 피드백 제어를 제공합니다.
2	실시간 초음파 에너지 모니터링을 통해 용접 에너지 피드백 제어를 제공합니다.
3	일정한 길이와 일정한 높이의 루프 제어 기능
4	압전 모터 테일 와이어 제어 메커니즘을 통해 테일 와이어의 일관성을 보장합니다.
5	19mm 및 25mm 모세관과의 호환성
6	고화질 본드 헤드 유지보수 이미지 보조 도구

기술 사양

아니요.	매개변수	사양
1.	접합 정확도	±3 μm @ 3σ
2.	결합력	0~220g
3.	결합 영역	X축: 305mm, Y축: 457mm
4.	모세관 길이	19mm, 25mm
5.	Z 이동 범위	40mm
6.	전선 종류	금선(18~75 μm), 알루미늄선(18~75 μm)
7.	P 회전 범위	±220°
8.	결합 속도	≥ 4선/초
9.	루프 제어	완전 프로그래밍 가능
10.	스풀 크기	2인치
11.	초음파 범위	0~4W의 정밀한 제어, 단계별로 유연한 적용 가능
12.	작업 고정자 온도 범위	실온 ~ 250°C
13.	충치 깊이 범위	최대 16mm
14.	운영 체제	윈도우 10

이용약관

No	목	요구 사항
1.	설치 공간(가로×세로×높이)	≤1000 × 1500 × 1700 mm (모니터 공간 제외)
2.	장비 무게	약 1200kg
3.	주변 온도	정상 실내 온도(20°C ~ 26°C)에서 작동하십시오. 고온에서 작동할 경우 장비 수명에 영향을 미칠 수 있습니다.
4.	압축 공기 필요량	0.4~0.8 MPa, 유량 >150 L/min (건식 처리, 분진 제거, 유수 분리)
4.	압축 공기 필요량	잔류 오일 함량: 0.01 ppm; 여과: 입자 크기 >0.01 μm; 최저 이슬점 온도: -20°C
5.	주변 습도	상대 습도 60% 이하
6.	주변 진동	진동은 장비의 정확도에 영향을 미칠 수 있으므로 진동 발생원으로부터 멀리하십시오.
7.	접지	적절하게 접지되어야 합니다. 접지 사양에 대해서는 지역 규정을 준수하십시오.
8.	기타	- 전원 공급 장치가 기계 근처에 있는지 확인하십시오.
		- 현장 설치 후 수평계를 이용한 정밀 수평 조정이 필요합니다.
		- 소음, 진동, 고온 또는 기름 오염이 심한 장소에서는 기계를 사용하지 마십시오.
		- 냉각 팬, 통풍구 또는 오일 오염원 근처에 기계를 설치하지 마십시오.
9.	전압	220V ± 10%
10.	빈도	50/60Hz
11.	접지	접지해야 합니다
12.	힘	≤ 500W
13.	인터페이스 사양	5A, 단상 3선식

제품 상세 정보

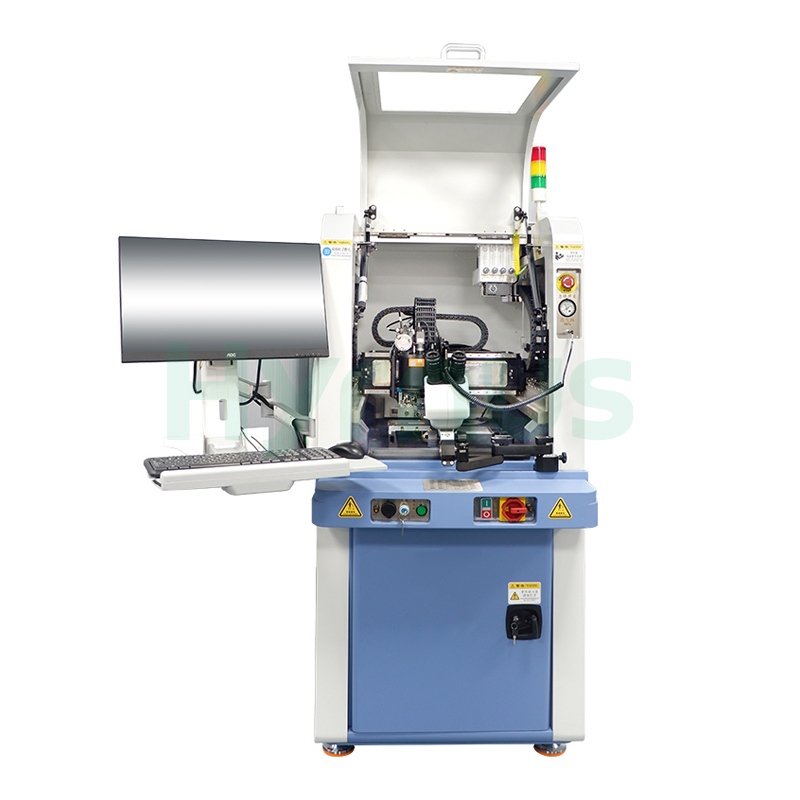

wedge bonding machine

자주 묻는 질문

HY-WB900 심층 접근 와이어 본더는 무엇에 사용됩니까?

HY-WB900은 특수 전자 부품 패키징 내 칩 내부 연결에 사용됩니다. 하이브리드 회로, COB 모듈, MCM, MEMS 장치, RF 모듈, 광전자 장치, 마이크로파 장치, 자동차 전자 모듈 및 기타 고신뢰성 전자 부품에 적합합니다.

심층 접근 와이어 본더의 주요 장점은 무엇입니까?

심층 접근 와이어 본더는 내부 공간이 더 깊거나 패키지 구조가 복잡한 디바이스에 사용하도록 설계되었습니다. 표준 와이어 본더로는 접근하기 어려운 영역에서도 안정적인 와이어 본딩이 가능합니다.

이 기계는 어떤 접합 방식을 지원합니까?

HY-WB900은 90° 쐐기 접합을 위한 심층 접근 방식으로 설계되어 안정적인 쐐기 접합 성능이 요구되는 특수 포장 구조 및 응용 분야에 적합합니다.

지원되는 전선 재질 및 전선 직경은 무엇입니까?

이 기계는 금선과 알루미늄선을 지원하며, 선 직경 범위는 18~75μm입니다.
