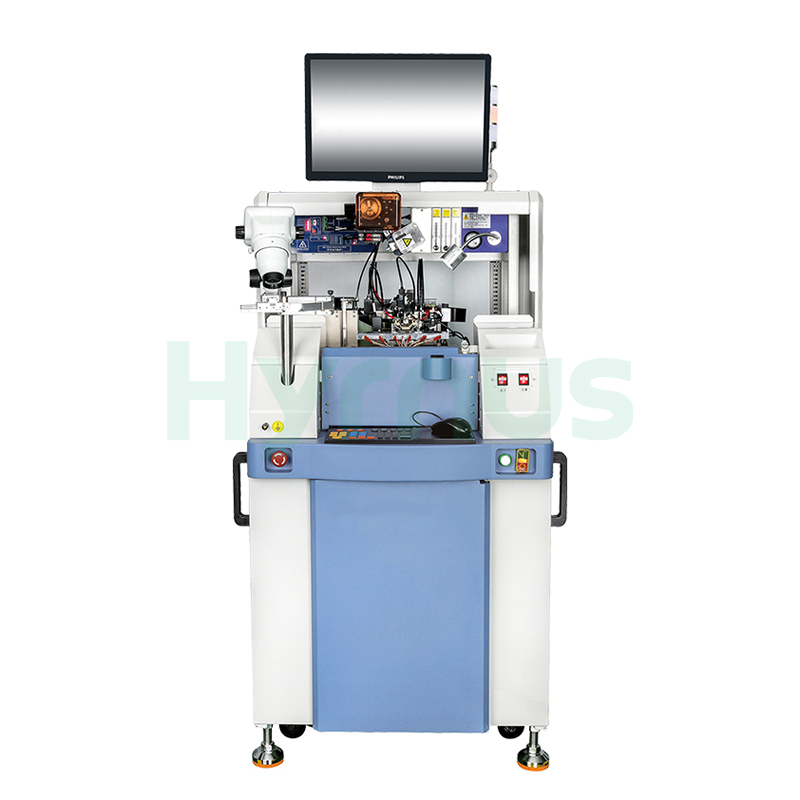

IC 패키징 금선 본더 플립칩 와이어 본딩기

제품 소개

HY-WB600 금선 본더이 장비는 특수 전자 부품 생산에서 칩의 내부 핀 연결 공정을 위해 설계되었습니다. 개별 소자, 마이크로파 장치, 레이저, 광통신 장치 및 기타 정밀 전자 부품에 널리 사용됩니다.

이 장비는 고객 제품 요구 사항에 따라 맞춤형 작업 홀더 및 지그를 지원하여 캐비티 깊이가 6.5mm 미만인 특수 장치 패키징에 적합합니다. 안정적이고 강력한 초음파 시스템과 통합 전기 제어 플랫폼을 탑재하여 신뢰할 수 있는 접합 성능을 보장합니다.

표준 구성은 금선 본딩 및 금선 스터드 범핑을 지원합니다. 다양한 패키징 및 플립칩 애플리케이션 요구 사항을 충족하기 위해 합금선, 구리선 및 은선 본딩 또는 스터드 범핑 공정도 옵션으로 제공됩니다.

특징

기술 사양

아니요.	매개변수	사양
1.	작업 홀더(사용자 정의 가능)
2.	워크홀더 Z 트래블	23mm
3.	히터 온도	실온 ~ 300°C
4.	작업 고정자 XY 범위	72mm × 70mm
5.	운영 체제	윈도우
6.	본딩 트래블	60mm × 68mm
7.	최소 본드 패드 피치	45 μm
8.	접합 정확도	±2 μm @ 3σ
9.	전선 직경	18μm ~ 50μm
10.	최대 전선 길이	7mm
11.	최소 루프 높이	60 μm
12.	루프 높이 정확도	±25.4 μm
13.	와이어 스윙	±25 μm
14.	루프 제어	완전 프로그래밍 가능
15.	광학 경로	2~4배율 / 1.6~3.6배율 연속 줌, 프로그래밍 가능한 자동 초점
16.	표준 접착 속도	45ms/와이어 사이클 시간
17.	칩 위치 공차	X: ±190 μm, Y: ±140 μm
18.	표준 스터드 범핑 속도	28단위/초
19.	초음파 출력	0~2와트
20.	칩 각도 공차	회전 ±45°
21.	입력 전압	교류 220V ± 10% (50Hz)
22.	결합력	0~360g
23.	무게	순중량: 600kg
24.	압축 공기 필요량	0.35~1 MPa, Φ10 에어 피팅
25.	크기 (가로×세로×높이)	1300 × 1000 × 1700 mm
26.	정격 공기 소모량	0.5 MPa에서 150 L/min
