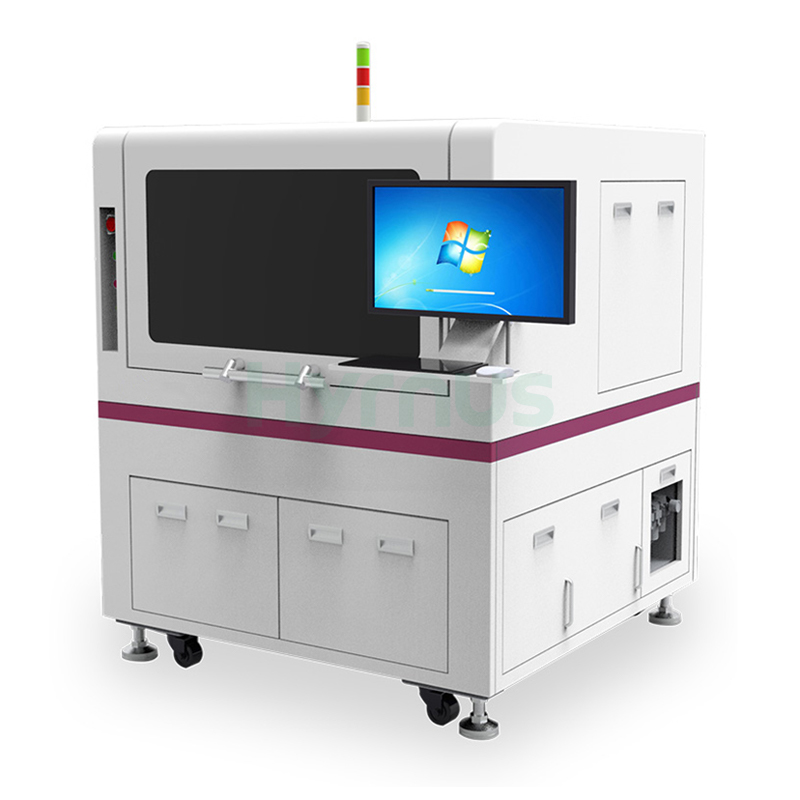

고정밀 패널 레벨 패키징 다이 본더

HY-PD12 다이 어태치 머신 250ms의 접합 주기와 14K UPH의 처리량을 달성하며, X/Y 정확도는 ±25μm, 회전 정확도는 ±3° 이하입니다. 이 시스템은 0.2 × 0.2 mm에서 3 × 3 mm까지의 칩 크기와 100 μm 이상의 칩 두께를 가진 12인치 웨이퍼를 처리하며, 0.2~4 mm 두께의 340 × 340 mm 기판을 지원합니다. 2.4 μm의 인식 정확도를 제공하는 1280 × 1024 픽셀 카메라를 장착한 이 시스템은 30~250 g의 픽력으로 표면 픽 방식을 사용하고, 350 × 350 mm의 본딩 이동 거리를 제공하며, ±2 μm의 위치 정확도와 ±1 μm의 반복 정밀도를 달성합니다. 220V/50Hz에서 정격 출력 1.0 kW로 작동하고 0.6~1.0 MPa의 압축 공기를 필요로 하는 HY-PD12는 차세대 전자 제조에서 이종 집적 및 고밀도 상호 연결을 위한 안정적이고 정밀한 성능을 제공합니다.

기술 사양

매개변수	P8	P12	P8 프로	P12 프로	P12 맥스
운영 체제	윈도우 7
결합 주기(밀리초)	200	250	500		1000
UPH	18k	14k	6-8천		3~5천
X/Y 정밀도(μm)	±25		±15
회전 정확도(°)	≤±3		≤±0.5
웨이퍼 크기	8"	12인치	8"	12인치	12인치
칩 크기(mm)	0.2x0.2~3x3		1x1~6x6
칩 두께(μm)	≥100
기판 크기(mm)	500x200		340x340		685x650
기판 두께(mm)	0.2-4		0.2-2
이미지 해상도	1280x1024	2592x1944
인식 정확도	2.4μm	1.2μm
선택 방법	표면		표면 정렬
픽력(g)	30-250		20-250
본딩 이동 거리(mm)	510x210	350x350		700x660
위치 정확도(μm)	±2	±1
반복성(μm)	±1
전압	220V/50Hz
압축 공기(MPa)	0.6-1.0
진공 입력(kPa)	-0.6~-1.0
전력(kW)	0.8	1	1.2	1.35	1.35

응용 시나리오

이 패널 레벨 패키지 다이 본더는 FOWLP/PLP 고급 패키징 공정에 특화되어 있습니다. 고성능 컴퓨팅/AI 칩, 5G/밀리미터파 RF 장치, SiP/시스템 온 패키지 솔루션, 미니/마이크로 LED 디스플레이 패널 등의 다이 접착에 널리 사용되어 차세대 전자 기기의 이종 통합 및 고밀도 상호 연결을 구현합니다.
